Пневмопочта  в промышленности

В промышленности используется сложное оборудование, устанавливаемое в многочисленных подразделениях. Задачи, которые стоят перед производственным оборудованием, это снижение затрат, повышение эффективности, в то же время соблюдение стандартов качества, т. о. обеспечивая постоянный рост производства. Промышленные пневматические системы могут обеспечить быструю и надёжную помощь в решении этих задач при умеренных затратах.

Транспортируемый груз

Пневмопочта может отправлять всё, что возможно разместить в специальных капсулах: холодные и горячие пробы стали, жидкости, порошки, гранулированные материалы, агрегаты, небольшие детали и инструменты. Капсулы могут быть загружены вручную или автоматически.

Оборудование станции лаборатории имеет следующие особенности: мягкое прибытие капсулы, ожидание отправки и клавиатура для выбора места назначения капсул. Станции и их действующие элементы надёжны, благодаря их прочным конструкциям. Микропроцессорное управление позволяет обеспечить максимальный уровень безопасности и надёжности, система обеспечивает самодиагностику и имеет запасную энергетическую систему.

Основные преимущества использования системы:

·Снижение непроизводственных затрат рабочего времени, улучшение условий работы персонала: мелкие части или инструменты могут быть отправлены по запросу в любой пункт назначения предприятия или даже между зданиями на одном предприятии.

·Отправка образцов для экспресс-анализа в лабораторию.

·Результаты анализов могут быть доставлены достаточно быстро, таким образом, ускоряя принятие решений на технологическом уровне, как следствие.

·Возможность постоянного контроля качества.

·Оптимизация производственного процесса.

Установка

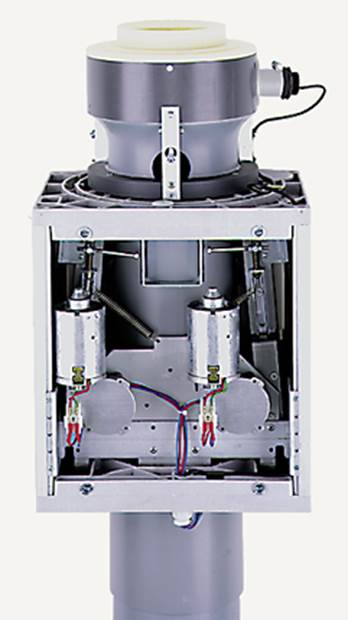

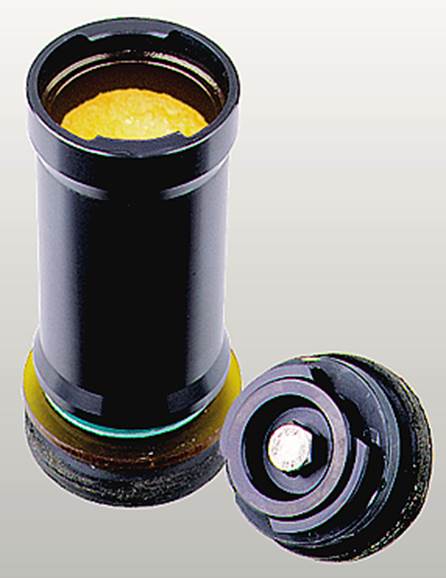

                                      Заводская станция                                                                              Герметическая капсула

Установка системы пневматической почты, в соответствии с техническими требованиями заказчика производится в новом здании или в процессе реализации проекта модернизации. Разнообразные стандартные модули, имеющие различные размеры позволяют регулировать вес отправляемого груза, мощность системы, скорость перемещения капсулы согласно требованиям заказчика. Более того, условия окружающей среды, принимаются во внимание при конструкции системы.

Варианты реализации систем:

1. Система пневматической почты для проб стали

Транспортные пневматические системы для транспортировки горячих и холодных проб стали, могут включать две или несколько станций. Они изготовлены из сверхпрочных металлических компонентов и обеспечивают мягкое торможение прибывающих капсул. В состав системы обычно входит модульная подсистема управления и датчики приближения капсулы.



                                                                                                                         Станция для проб стали

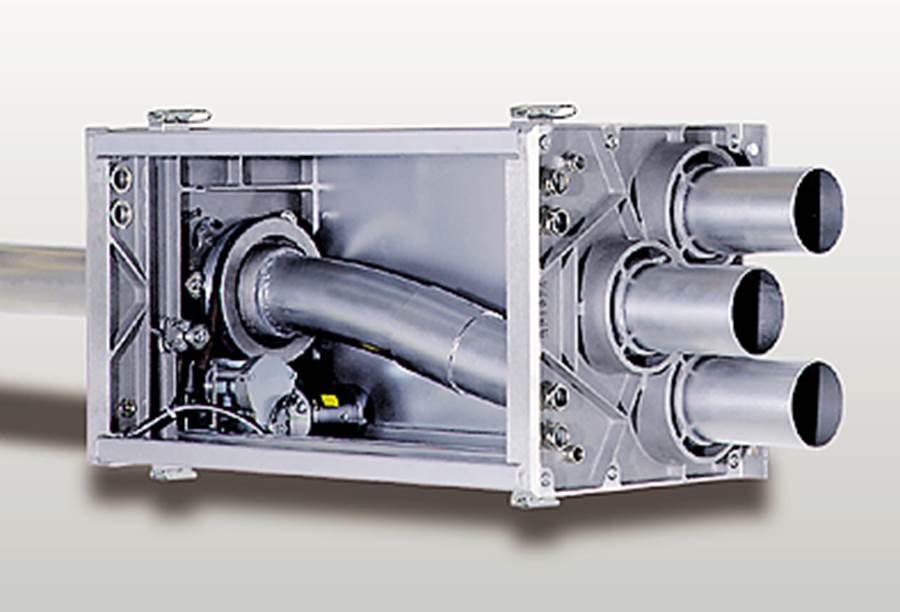

Металлический дивертор            Капсула для горячих проб стали

2. Полностью автоматическая система

Станция с автоматической загрузкой и выгрузкой



В такой сложной системе капсулы загружаются и отправляются автоматически, выгружаются автоматически и пустые капсулы возвращаются автоматически.

Микропроцессорное управление со стандартным интерфейсом данных гарантирует безаварийное управление производственным процессом.



Технические характеристики

Диаметр труб, материал	Радиус закругления	Тип капсулы	Объём заполнения	Тип крышки	Блокировка	Индивидуальные особенности
63x1.9ПВХ	550	63	220x36	поворотная
70x2.5 ПВХ	500	70	220x45	“
80x2.5 ПВХ	“	80	230x51	“
90x2 ПВХ	750	90K	320x59	“
“	“	90K	230x59	“
108x4 ПВХ	800	100L	330x65	“
110x2.3 ПВХ	650	110L	330x73	“
“	“	110K	230x82	“	x
“	550	110B	185x82	“	x
“	“	110WD	240x79	завинчивающаяся	x	Герметичная(1.17л,д-50мм
4”сталь	30”	4”	13”x2.8”	поворотная
132x4 ПВХ4	1000	124L	415x82	“	x
“	“	124K	330x82	“	x
“160x3.2 ПВХ	1200	160L	400x115	“
“	800	160K	330x115	“
“	“	160B	230x115	“
“	“	160A	“	Автомат.		Авт. загрузка и выгрузка
80x2.5 cталь	1500	80ST	103x50	запорная		Для горячих проб

Зеленым цветом обозначены стандартные размеры

В выделенной строке в таблице приведены стандартные размеры капсул.   Чтобы гарантировать хорошую работу системы, внутренний диаметр труб пневмопочты должен всегда точно соответствовать внешнему диметру капсул. Радиус закругления может быть выше, чем указан в таблице.
